Презентация 3D-принтеров PrismLab

Презентация 3D-принтеров PrismLab
Логотип сайта
07.06.2018

Сектор промышленных и профессиональных 3D принтеров набирает обороты, все больше компаний обращаются к аддитивным технологиям для оптимизации и расширения производства. Конечно, темпы роста на российском рынке далеки от идеала, и основными сдерживающими факторами являются высокая стоимость и превалирующая ориентированность на прототипирование и мелкосерийное производство. Уже сейчас крупные игроки рынка пытаются исправить ситуацию, совершенствуя свое оборудование и снижая его себестоимость. Большие надежды возлагаются на сегмент фотополимерных 3D принтеров, именно они позволяют создавать кастомизированную продукцию под индивидуальные нужды клиентов, получать высокоточные результаты с минимальной постобработкой. Проблема та же – промышленные фотополимерные принтеры все ещё очень дорогие и доступны лишь для крупных предприятий. Есть модели с ценником до 500 тыс. руб., но они не могут обеспечить высокую производительность и больше подходят для реализации каких-то задач в рамках производственного процесса.

Сегодня расскажем вам о новых для нашего рынка 3D принтерах компании Prismlab, печатающих по уникальной фотополимерной технологии MFP. Они как раз являются одними из представителей своеобразной золотой середины - вполне доступные по цене (конечно, для предприятий, не для простого обывателя) и способные удовлетворить нужды среднесерийного и крупносерийного производств.

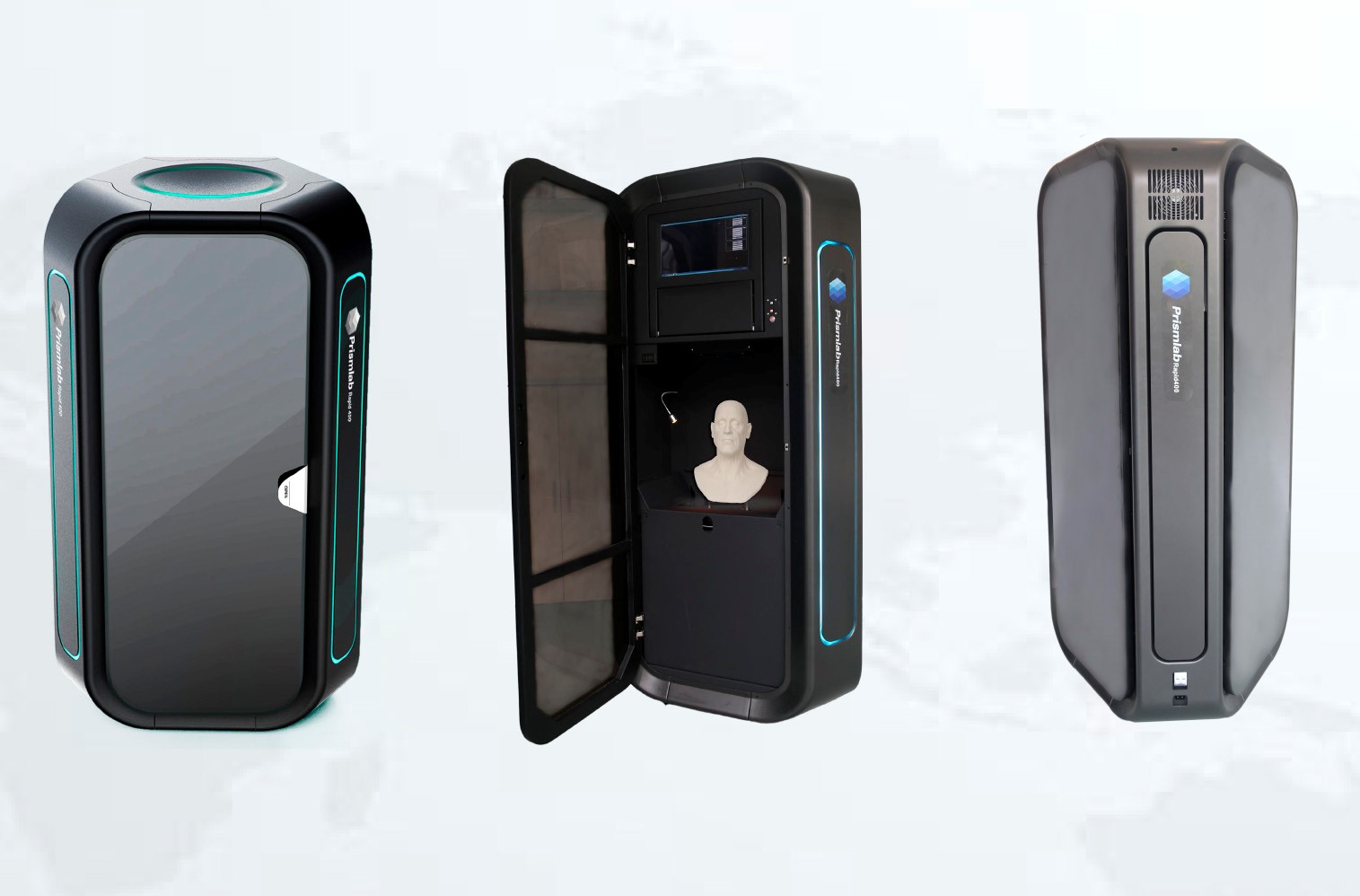

3D принтеры компании Prismlab c фотополимерной технологией MFP

Несколько слов о компании

О компании Prismlab

О компании Prismlab

Prismlab – это крупный высокотехнологичный концерн, основанный в 1986 году, специализирующийся на оптомехатронике, производстве профессиональных 3D принтеров и фотополимерных смол, разработке ПО и аппаратной составляющей вычислительных систем. На рынок 3D оборудования со своими промышленными 3D принтерами предприятие вышло в 2013, но разработки, тестирования начались задолго до этого. Prismlab завоевали множество наград, а также являются членами Ассоциации аддитивного производства Шанхая, Азиатско-Тихоокеанского Союза 3D-печати и прототипирования, Совета китайской промышленной 3D-печати и пр.

Технология MFP – в чем уникальность?

3D принтеры Prismlab серии RP можно назвать прорывом среди фотополимерных промышленных принтеров. В первую очередь благодаря уникальной MFP Technology, разработанной и запатентованной Prismlab. Название расшифровывается как Pixel Resolution Enhancement Technology, в переводе - «Технология улучшения разрешающей способности». Это нечто среднее между методами DLP и LCD печати, с SLA сходство также есть, но в отличие от SLA-метода, где печать происходит с помощью лазера, в принтерах с MFP происходит матричная засветка всей поверхности одновременно. За счет чего скорость значительно увеличивается.

Уникальная фотополимерная технология MFP

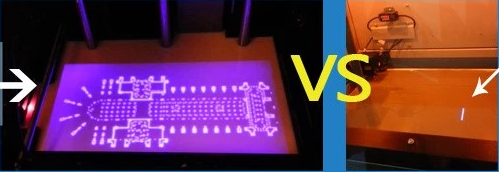

Слева засветка слоя на Prismlab , справа – на одном из SLA принтеров за один и тот же промежутков времени.

MFP-технология помогла в разы увеличить скорость печати по сравнению с другими фотополимерными принтерами без урона качеству печати. К слову, разрешение составляет от 50 до 100 микрон.
Метод MFP заключается в послойном формировании моделей посредством фотополимеризации смол с помощью мощнейшего LCD проектора. Проектор имеет повышенный срок службы, что безусловно плюс для изготовления в промышленных масштабах.

Каким образом удается добиться высокой скорости печати и сохранить высокое разрешение?

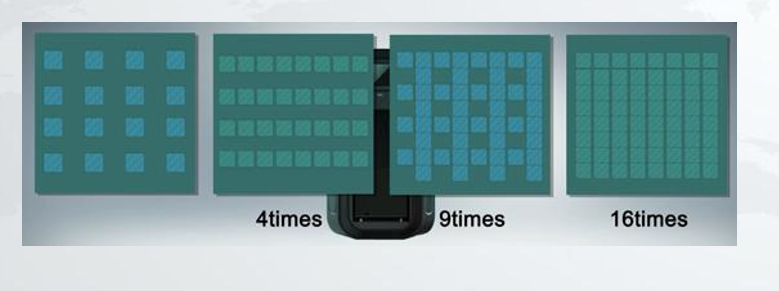

В этом помогает принцип, аналогичный e-shifting (технология оптического сдвига, разработанная JVC), который увеличивает разрешение печати, методом деления каждого пикселя в 2 раза. За 4 засветки разрешение может увеличиться в 4, 9 и 16 раз.

Технология оптического сдвига

Интересно, что проектор расположен сверху над печатной камерой, построение моделей осуществляется снизу-вверх, и выглядит это весьма эффектно.

Еще огромный плюс, что благодаря технологии печати, модели получаются гладкими и практически не требуют постобработки. Это значительно облегчает и ускоряет производственный процесс.

RP -серия Prismlab

В линейке RP всего 5 принтеров c разными областями построения. Рассмотрим трёх старших представителей – модели RP300, RP400, RP600.
Все они работают по одному принципу, различаются лишь внешним видом, размерами печати, и соответственно производительностью.

Внешний вид

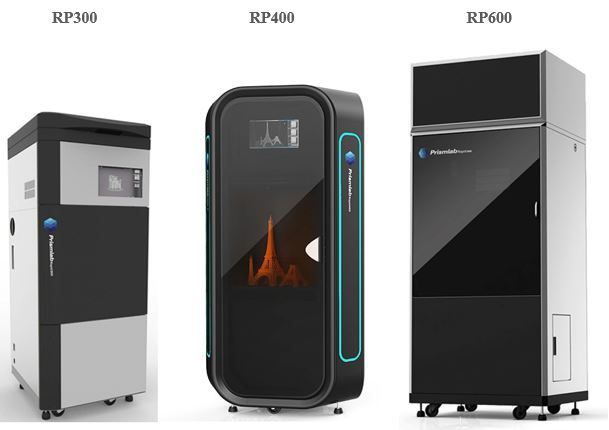

Внешний вид 3D-принтеров Prismlab

Внешне принтеры лаконичны и достаточно компактны по сравнению со многими промышленными 3D принтерами. Внизу находится сменный резервуар для фотополимера.

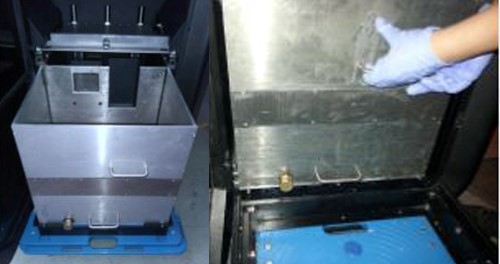

Печатная камера 3D-принтеров Prismlab

Выше идет площадка для построения моделей, далее печатная камера. Проектор (вернее LCD панель) установлен сверху.
Также в принтеры встроен компьютер с сенсорным экраном, предусмотрительно расположенным на уровне глаз. Принтер стоит на опорах, но также есть колесики для удобства перемещения. Мелочь, а приятно)

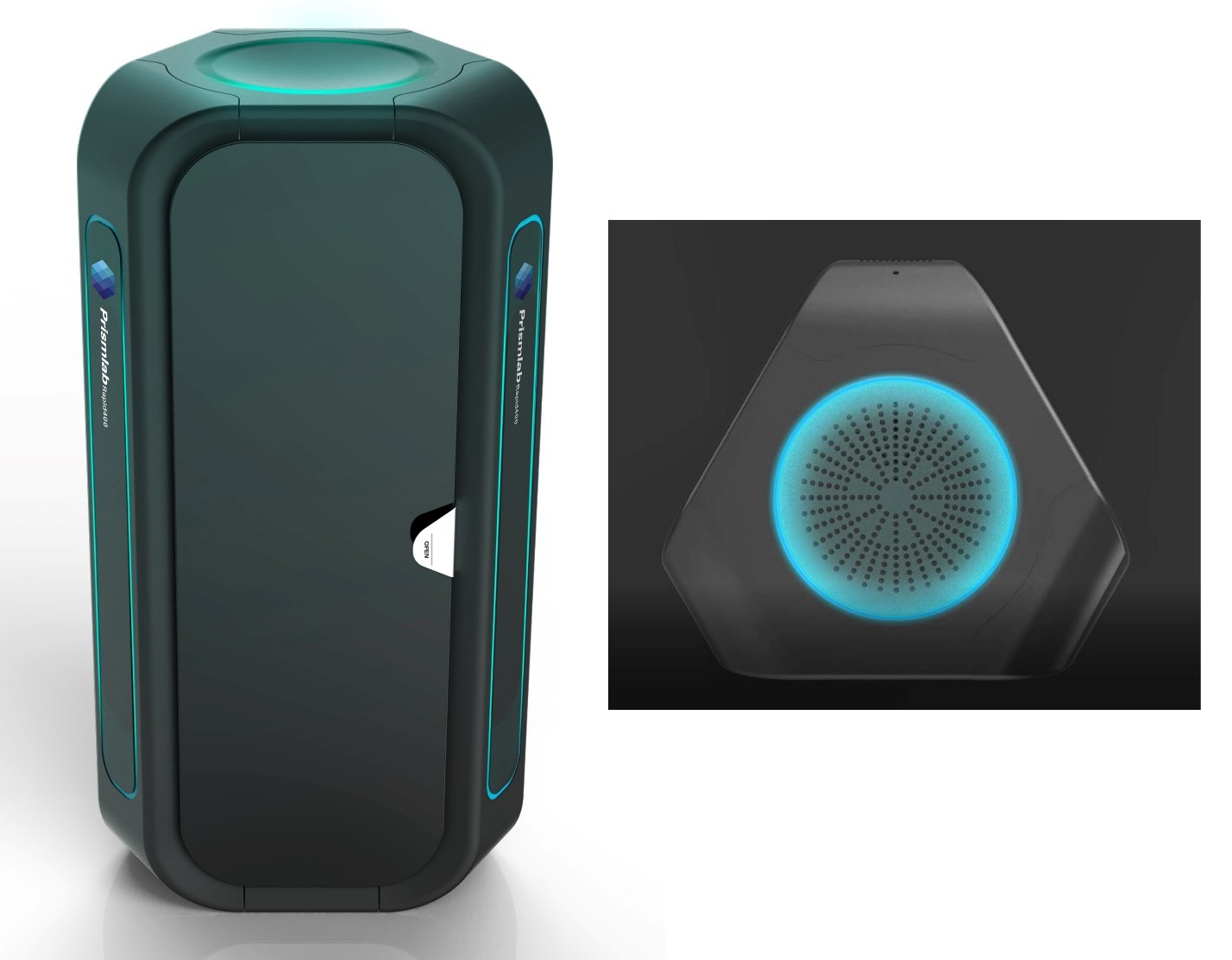

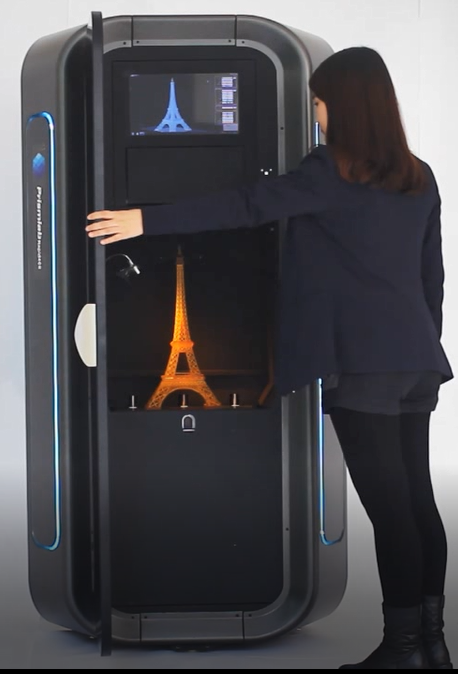

Дизайн RP400 отличается от своих собратьев. Выполненный в виде космической капсулы, трёхсторонний со скошенными углами и интересной подсветкой, принтер выглядит очень эффектно и современно.

Уникальный внешний вид 3D-принтера Prismlab RP400

Уникальный внешний вид 3D-принтера Prismlab RP400

Характеристики

Немного сухих цифр…

Характеристика Prismlab RP300 Prismlab RP400 Prismlab RP600
Технология печати DLP/LCD/SLA
Тип материала Фотополимеры
Размер области построения 288х162х280 мм 384х216х384 мм 576х324х580 мм
Разрешение печати 254/381 DPI 254/381 DPI 254/339 DPI
Точность позиционирования по оси XY 75/50/38 микрон 100/67/50 микрон 150/100/75 микрон
Температура подогрева площадки 18-28 С
Толщина слоя 100/50 микрон
Относительная влажность < 52 %
Скорость печати 600 г/ч 1000 г/ч 1500 г/ч
Программное обеспечение Prismlab Rapid 3D
Операционные системы Windows 7
Поддерживаемые форматы файлов .STL
Энергопотребление 180-240 Вольт, 50 Hz, 1 кВт
Память 4 Гб
SSD диск 120 Гб
Видеокарта GTX750
Вес (без упаковки) 248 кг 248 кг 300 кг
Размеры (без упаковки) 685 х 685 х 1700 мм 840 х 840 х 1750 мм 930 х 805 х 2300 мм
Стоимость 3 550 000 руб. 4 210 000 руб. 6 500 000 руб.
Страна производства Китай

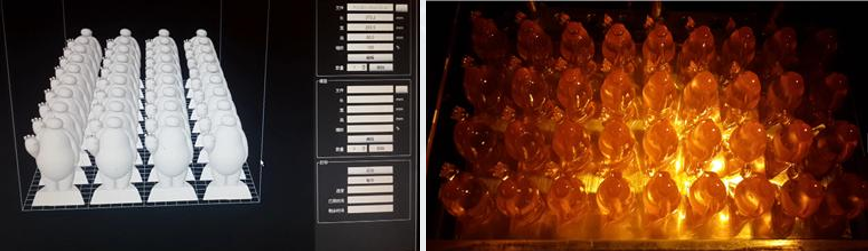

У RP-серии достаточно большие области построения для фотополимерных принтеров, засветка происходит по всей плоскости. За сеанс одной печати можно отпечатать не одну модель, что значительно снижает себестоимость:

Засветка области построения по всей плоскости

Комплектация

Не будем упоминать мелочёвку, которая стандартно идёт в комплекте с 3D принтерами. Из наиболее значимого:

  • фотополимерная смола
    Принтеры поставляются с канистрой фотополимерной смолы. Объём зависит от размеров принтера: 40 кг для RP300, 70 кг для RP400 и 200 кг для RP600.
  • печь для сушки моделей
    Производитель продает принтер «под ключ», то есть имеется всё необходимое для старта изготовления изделий на принтере.

Работа с принтером

Производители постарались сделать свои принтеры максимально удобными для работы, подходящих не только для профи в 3D печати.

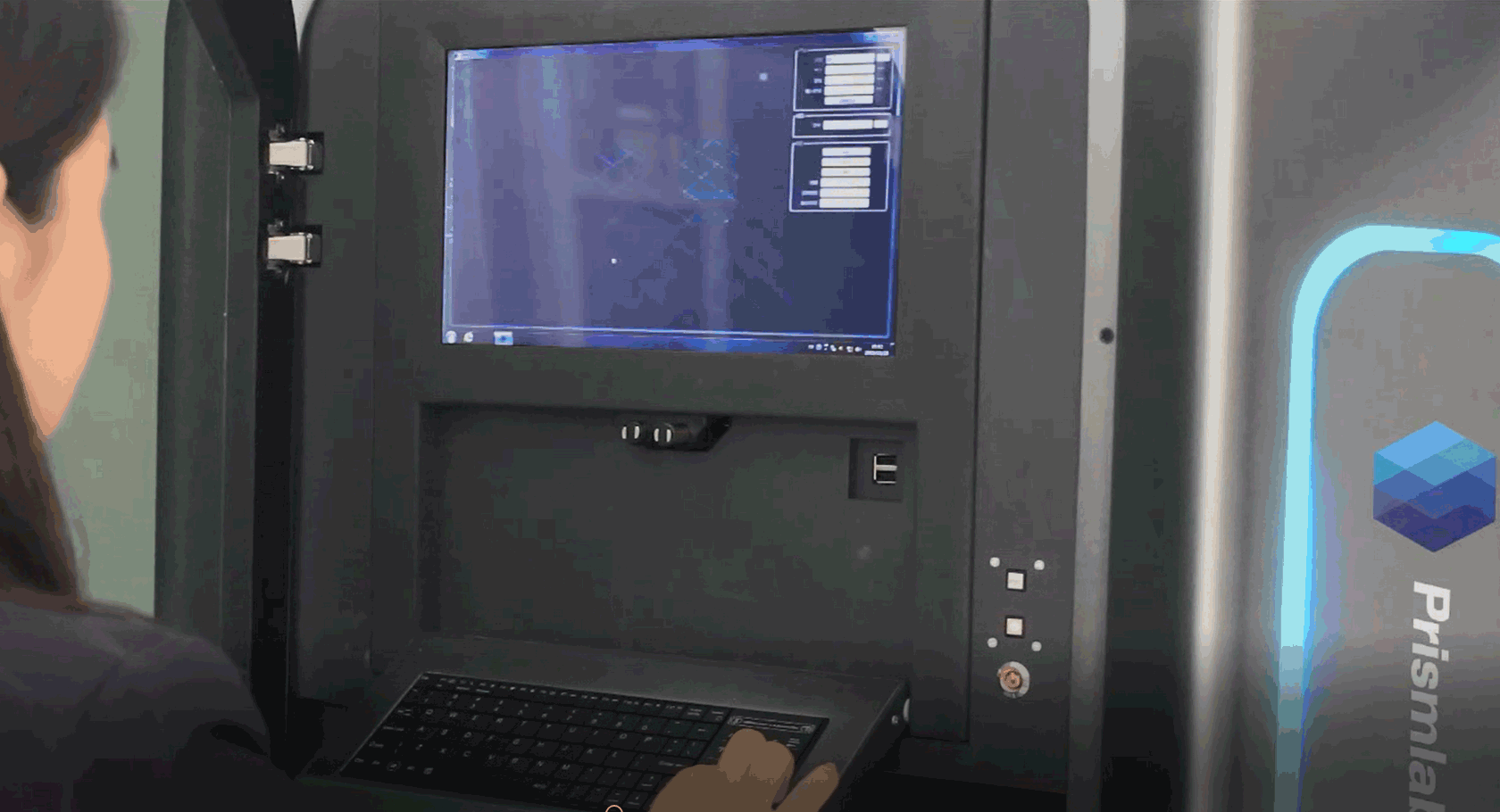

Prismlab оснащен встроенным компьютером. Причем это полноценный компьютер с мощным процессором, большим монитором и клавиатурой, расположенный прямо над камерой печати.

Обзор 3D принтеров Prismlab

С помощью компьютера можно не только управлять и контролировать процесс печати, но и подготовить модель через фирменное ПО. Также там спокойно можно хранить все файлы для печати. Память компьютера 4 Гб, но есть еще SSD диск на 120 Гб. Видеокарта - GTX750.
Многофункциональное ПО Prismlab Rapid 3D – собственная разработка компании.

Многофункциональное ПО Prismlab Rapid 3D

В принтерах Prismlab установлена интеллектуальная система управления температурой и влажностью, то есть следить за данными параметрами самим не нужно.

Материалы

Prismlab производят собственные фотополимерные смолы, причем по очень приемлемым ценам в сравнении с конкурентами. Смолы поставляются в канистрах в больших объёмах по 5 л. На данный момент компанией выпускается 4 вида фотополимеров (около 8 цветов) для разных целей: стандартная смола с отличным качеством поверхности моделей для архитектуры, прототипирования, изготовления презентационных моделей, 2 вида flex-полимеров для создания гибких изделий и дентальная смола с идеальной точностью.
Но, благодаря открытому коду, можно использовать не только рекомендуемые фотополимеры, а также создавать профили материалов других производителей. Что важно, при этом условия гарантийного обслуживания меняться не будут.

Показатели печати. Сравнение с другими принтерами

Благодаря технологии MFP производителям удалось добиться увеличения скорости печати примерно в 10 раз по сравнению с другими фотополимерными принтерами этого класса, при этом не понижая качество воспроизводимых моделей.

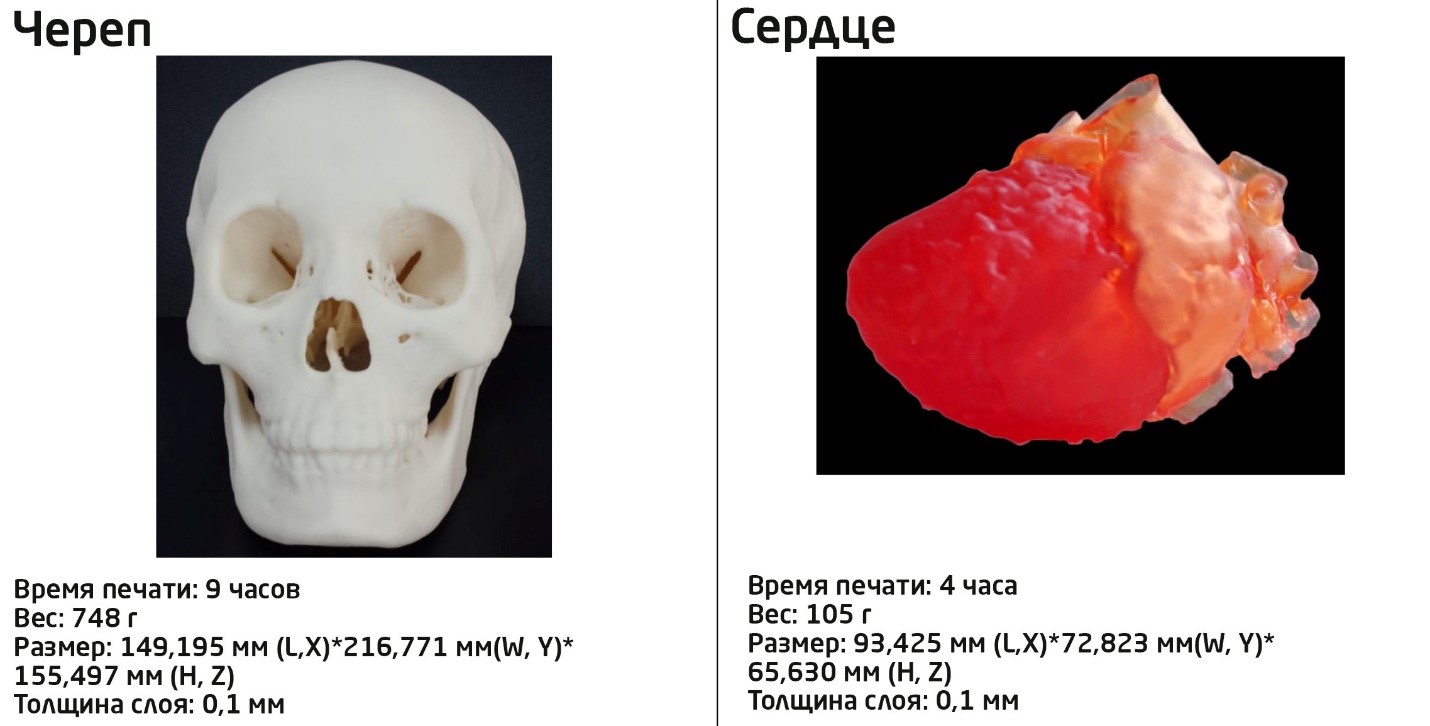

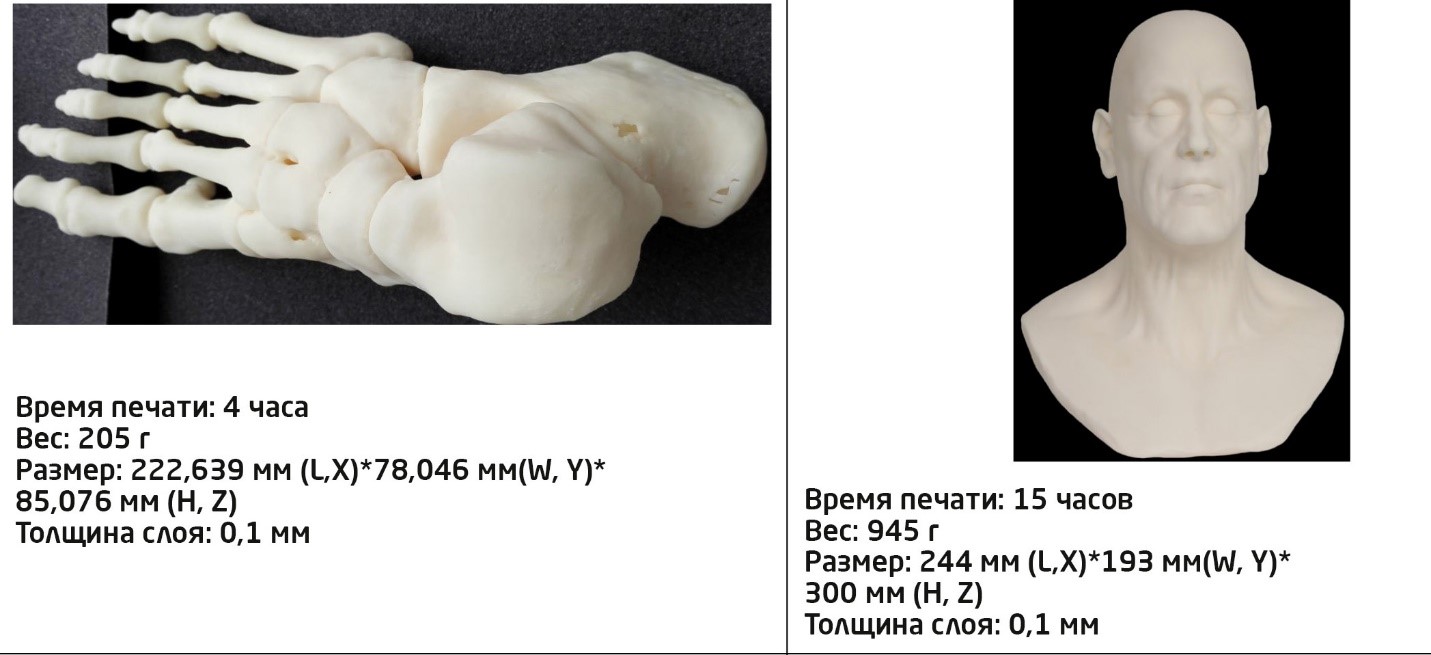

Для понимания скорости печати, вот несколько примеров с указанием временем, потраченного на печать (на фото модели без обработки):

Скорость печати, потраченного на печать

Скорость печати, потраченного на печать

Если сравнить Prismlab серии RP с конкурентами в данном сегменте, например в случае изготовления дентальных моделей, получаются следующие результаты:

Сравнение Prismlab серии RP с конкурентами в данном сегменте

А вот сравнение общих характеристик этих принтеров:

Сравнительные характеристики с конкурентами в данном сегменте

Сферы применения

По аналогии с другими высокоточными 3D принтерами, Prismlab применимы практически в любой сфере от производства обуви до медицины.
Вот несколько примеров применения Prismlab в разных сферах:

МЕДИЦИНА
Очень распространенная сфера использования принтеров Prismlab.

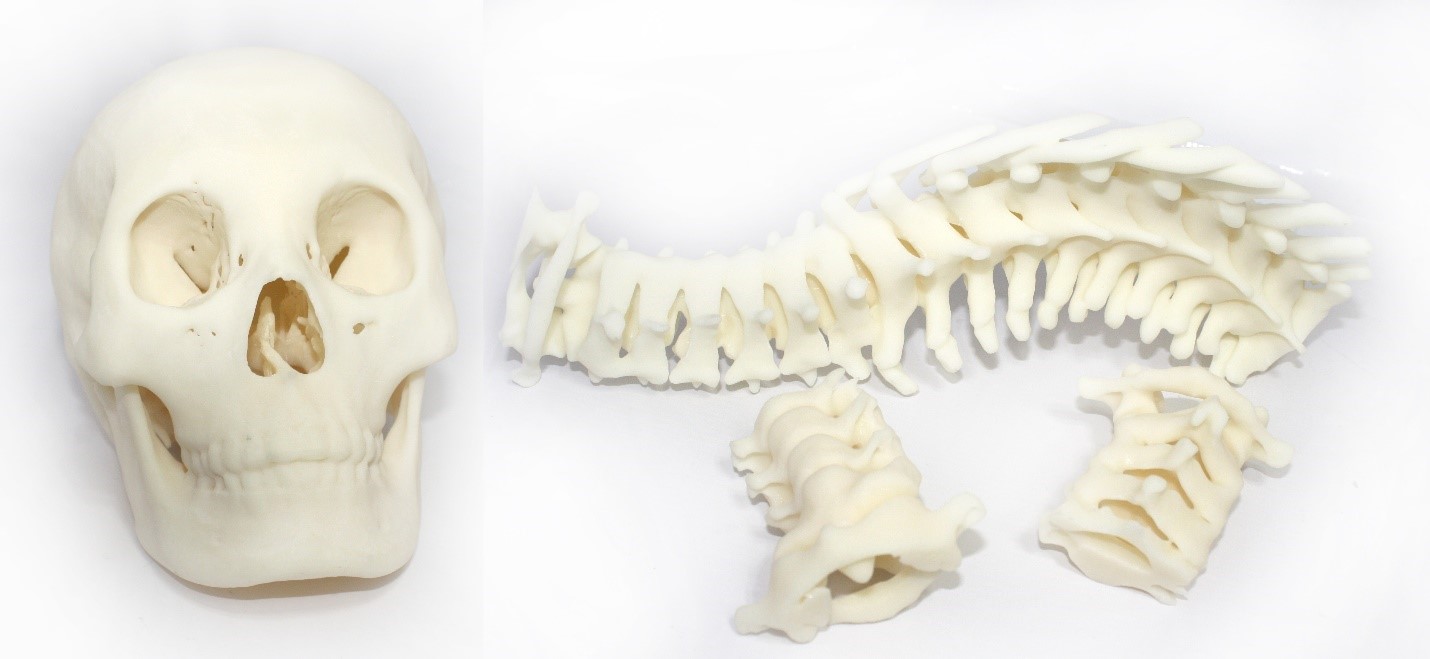

Воссоздание копий человеческого скелета, внутренних органов позволяет более точно отработать приёмы, повышающие гарантии успешного проведения операций.

Применение в медицине

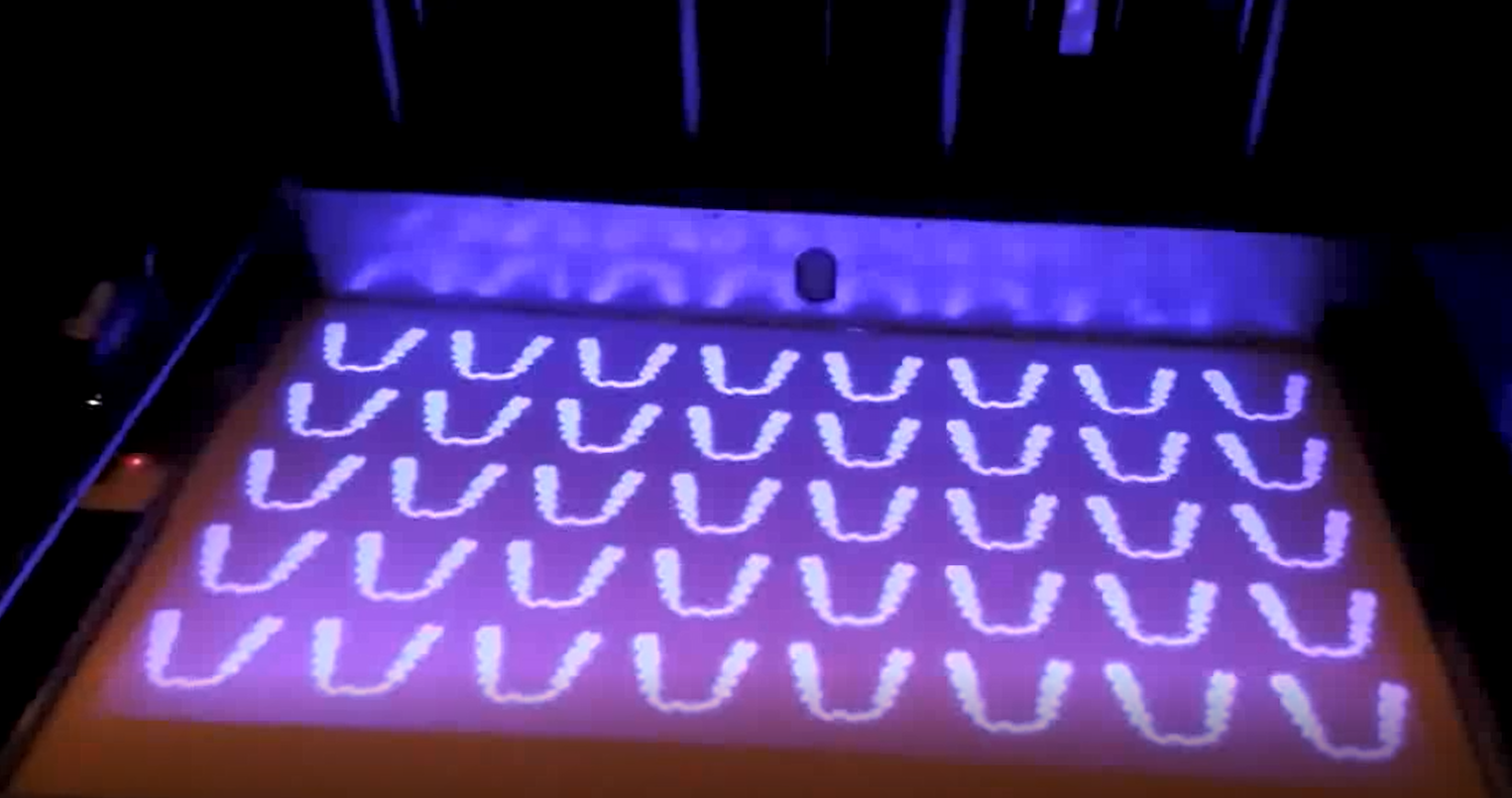

А изготовление стоматологических протезов на 3D принтере позволяет значительно быстрее получить готовый результат по сравнению с другими традиционными технологиями, и, что важно, на выходе получаются высококачественные модели.

Изготовление стоматологических протезов

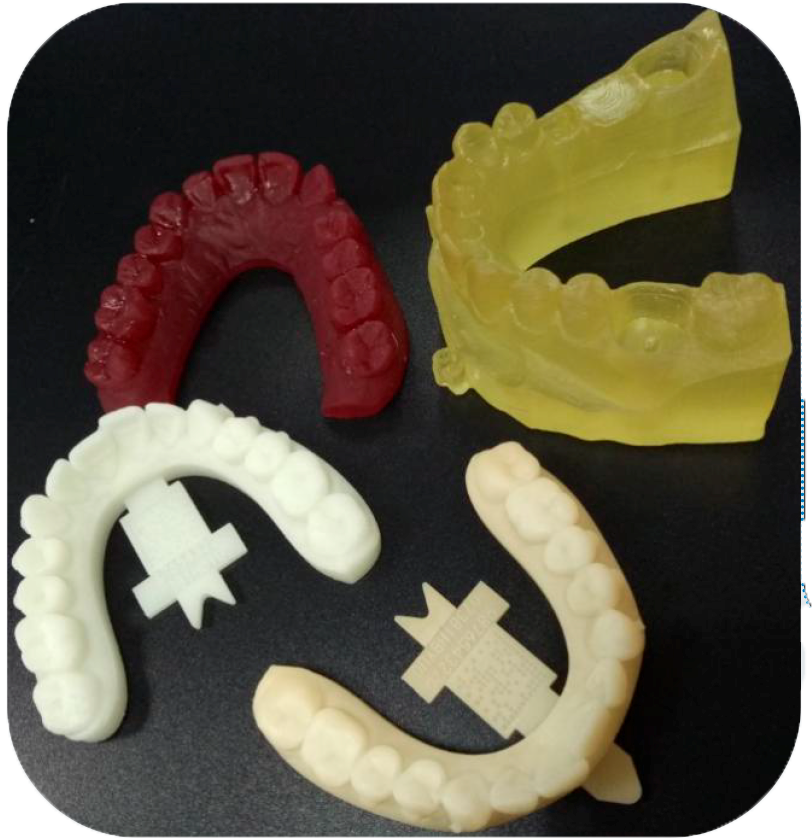

Готовые стоматологические протезы

АРХИТЕКТУРА И СКУЛЬПТУРА

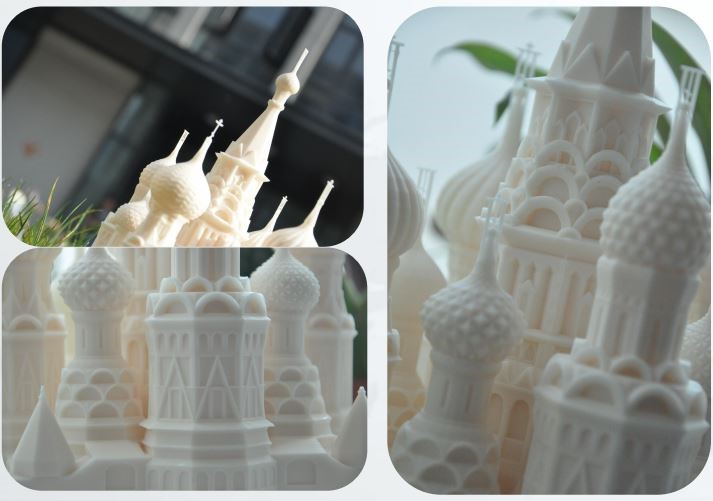

Печать 3D макетов зданий, или даже целых микрорайонов с инфраструктурой — скверами, парками, дорогами и уличным освещением. Собственно, как и в любой сфере прототипирование значительно упрощает процесс согласования проекта с заказчиками, помогает на более ранних этапах увидеть недочеты.

Применение в архитектуре

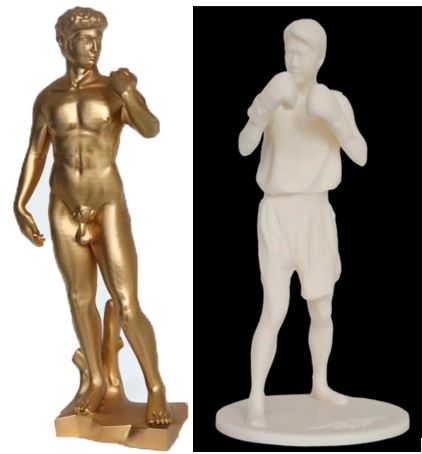

Применение в скульптуре

РЕКЛАМА, ДИЗАЙН

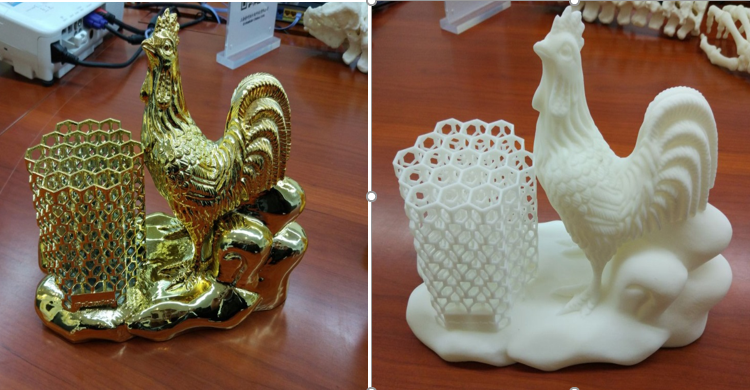

Справа только напечатанная модель на Prismlab, слева – уже прокрашенная статуэтка.

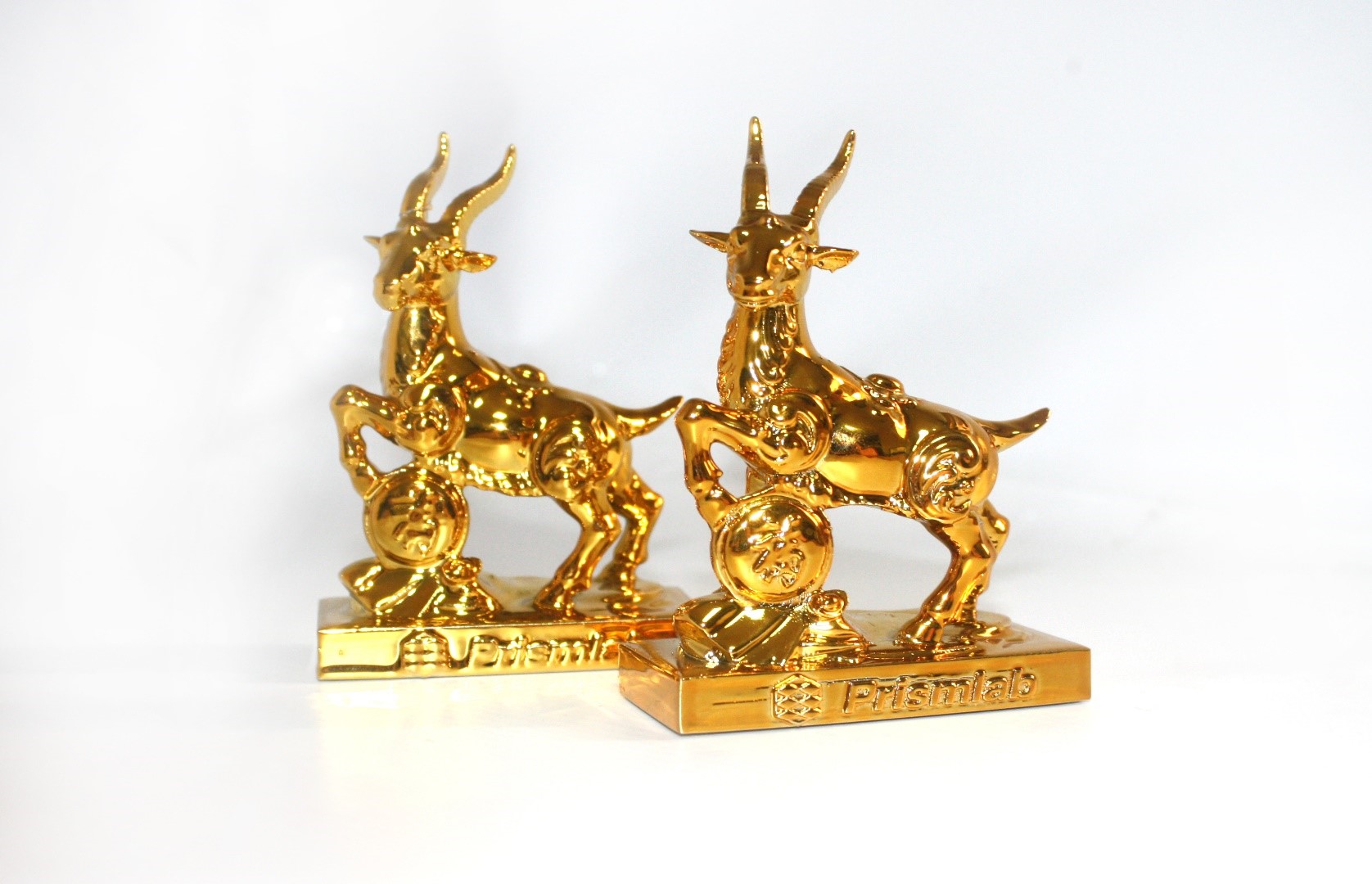

Применение в рекламе и дизайне

Применение в рекламе и дизайне

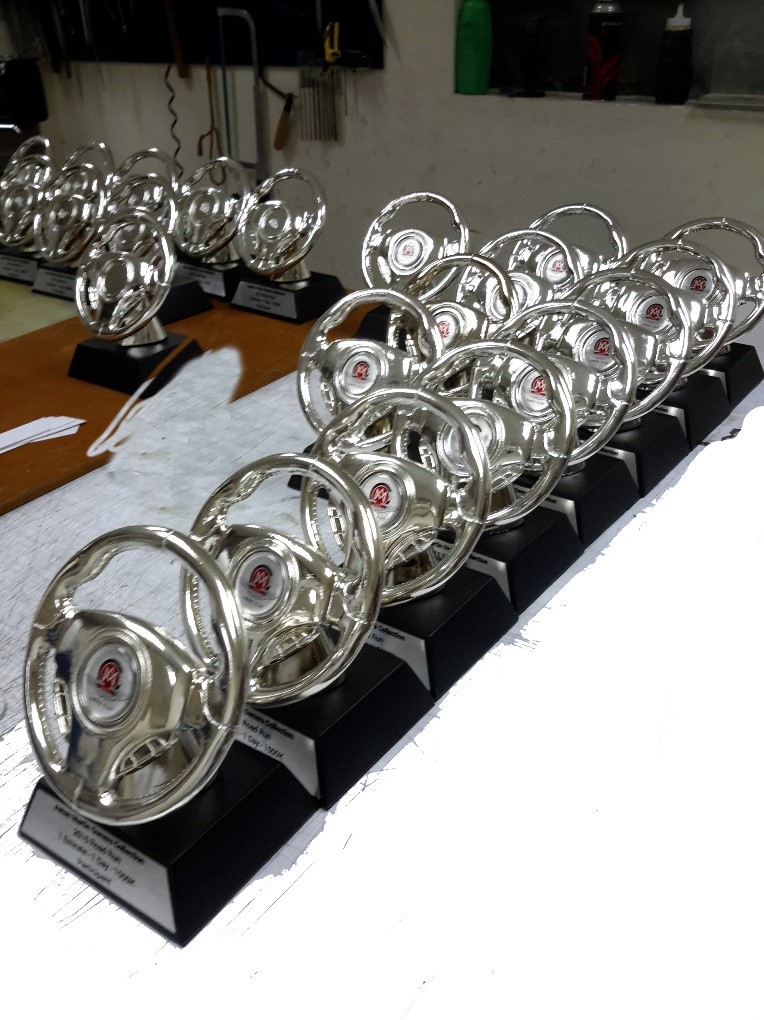

Можно напечатать корпоративные награды

Корпоративные награды и сувениры

ОБУЧЕНИЕ
Принтер Prismlab RP400 используют для обучения 4 китайских ВУЗа. С помощью аддитивных технологий студентам гораздо проще объяснить какие-то абстрактные понятия, помимо этого, они развивают креативность мышления, навыки работы с инновационным оборудованием и многое другое.

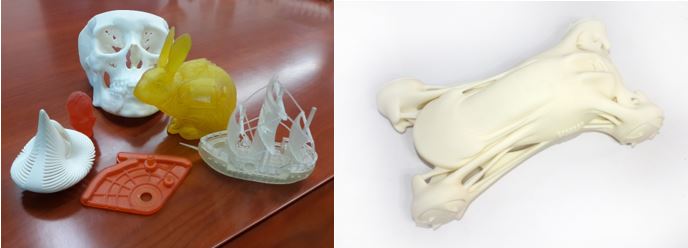

Применение в обучении

Применение в обучении

ПРОИЗВОДСТВО
Здесь возможности и сферы применения весьма обширны =)

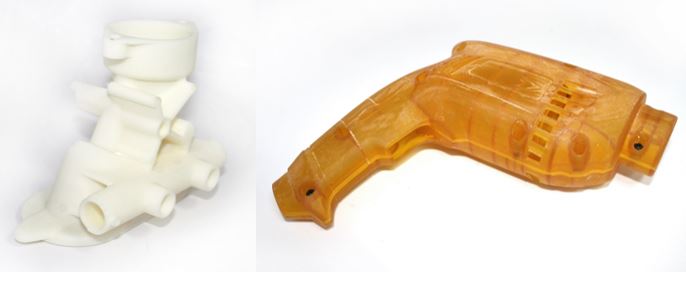

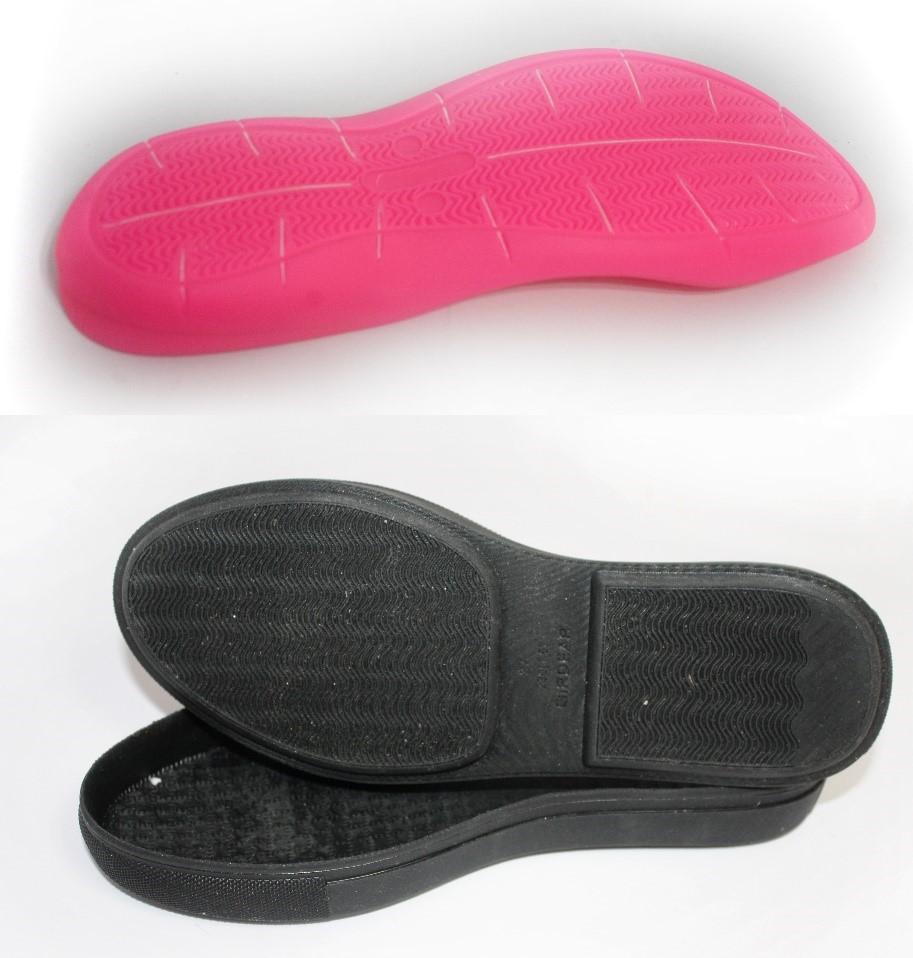

Применение в производстве

Применение в производстве

Итоги

Prismlab – это принтеры именно для серийного производства, для небольших объёмов лучше взять что-то попроще. Разработчики изрядно постарались, чтобы создать продукт, максимально простой в работе и соответствующий высоким производственным требованиям. На данный момент у компании уже 10 патентов в сфере аддитивных технологий.
Огромный плюс – собственное производство материалов, которые разработаны специально под эти принтеры. По сути принтер Prismlab - это мини-завод, который обеспечивает надежность и лучшую рентабельность инвестиций за счет большой производительности, высокой точности и экономного расхода материалов.
Принтеры RP300, RP400 и RP600 будут полезны абсолютно в любой сфере, тут уже все зависит от возможности выделить 3-5 млн. на эту чудо-машину=)
