Обзор Wanhao Duplicator 9

Обзор Wanhao Duplicator 9
Логотип сайта
20.06.2018

Всем привет.

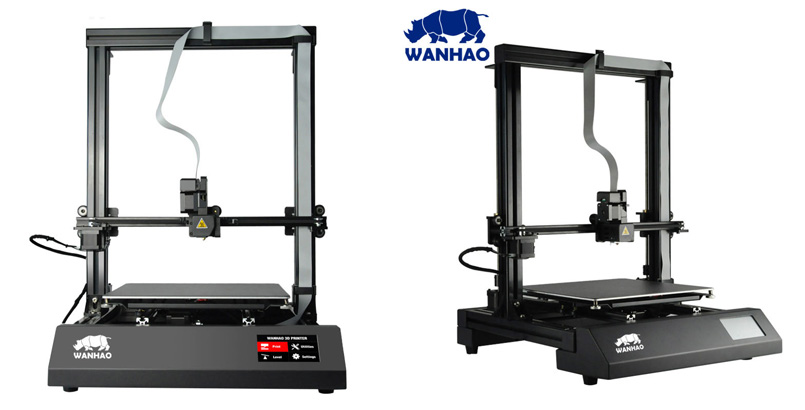

Совсем недавно Wanhao выпустили три по-настоящему больших принтера - Wanhao Duplicator 9/300, D9/400 и D9/500.

3D-принтер Wanhao Duplicator 9

Было достаточно много споров, насколько жизнеспособен будет принтер с такой кинематикой и в таком большом размере. Мы решили расставить все точки над "i" и подготовили обзор на Duplicator 9.

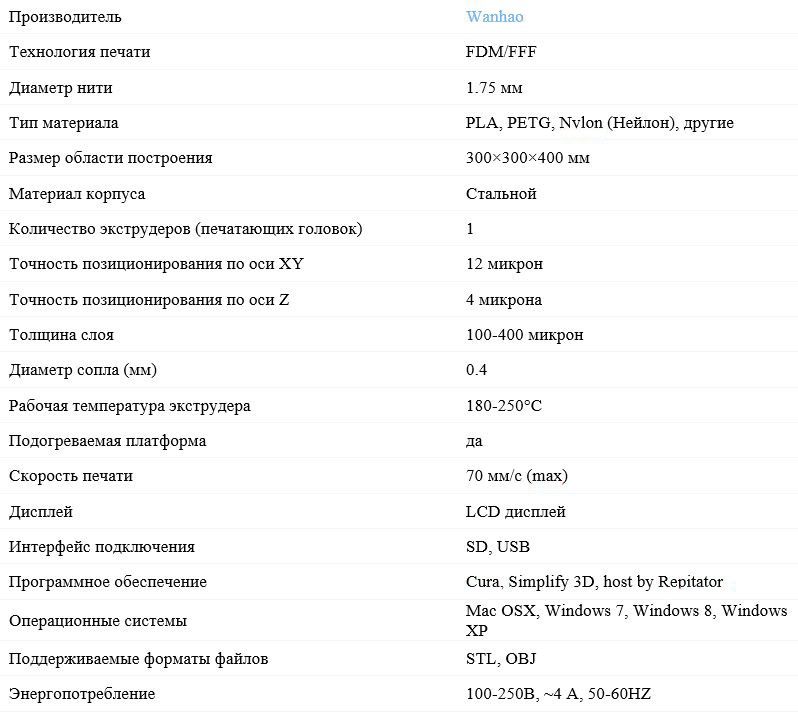

Характеристики

Характеристики 3D-принтера Wanhao Duplicator 9

Также среди характеристик можно упомянуть добавленные функции: датчик калибровки и функцию возобновления печати. Далее о них расскажем более подробно.

Внешний вид

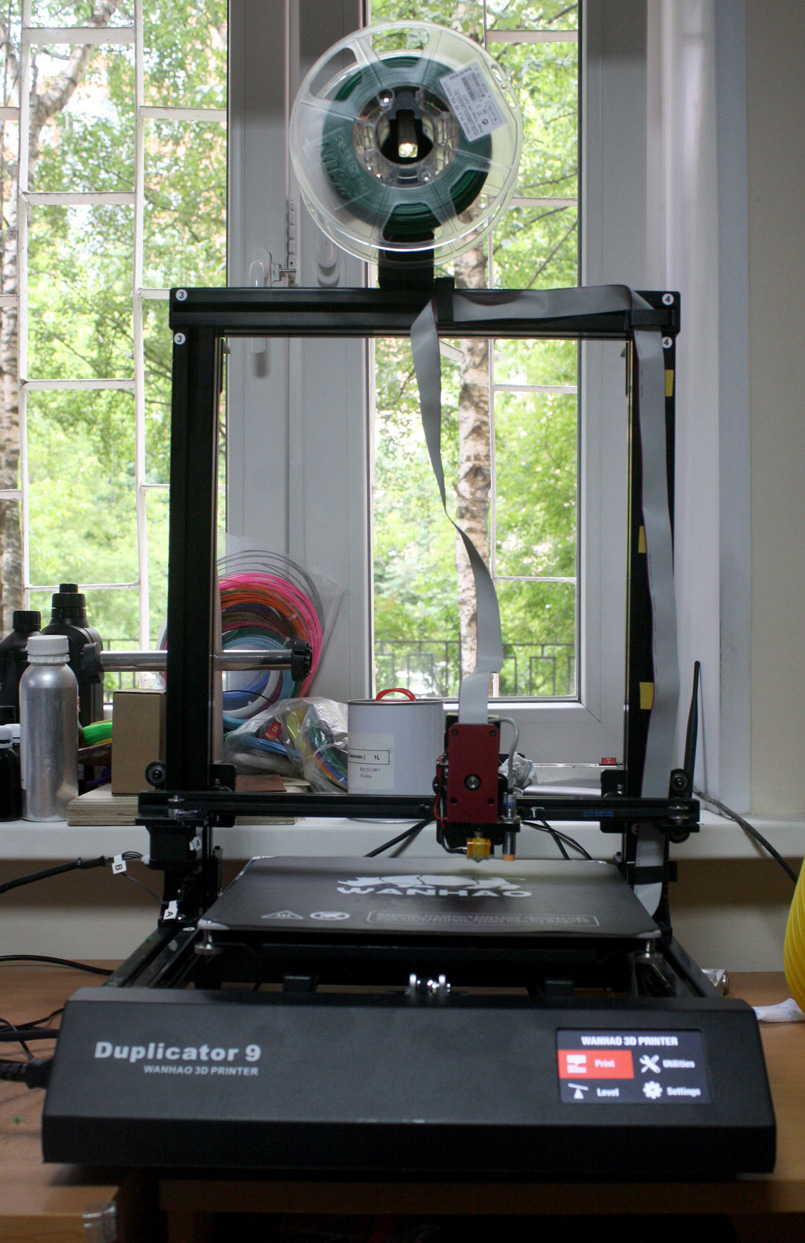

Принтер поражает, прежде всего, своими размерами. По факту он оказался даже немножко выше Raise3D N2 без колпака.

Внешний вид 3D-принтера Wanhao Duplicator 9

Снизу на корпусе расположен небольшой сенсорный дисплей для управления принтером.

Сенсорный дисплей для управления принтером

Принтер умеет печатать только с SD-карты или напрямую с компьютера при помощи кабеля.

Сборка

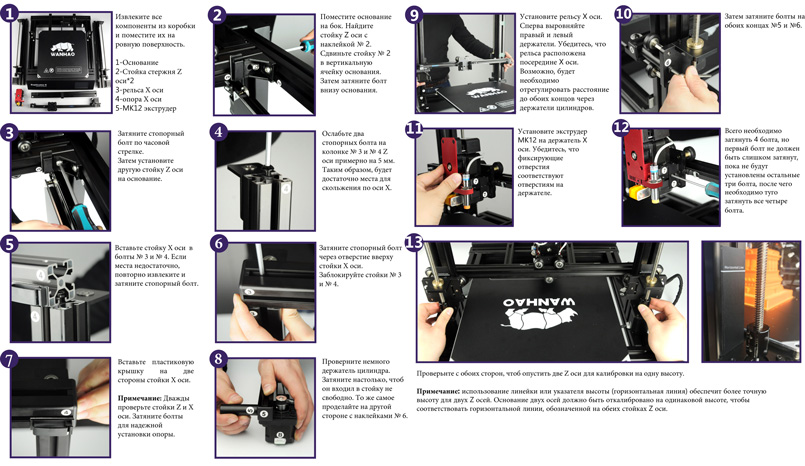

D9 поставляется в разобранном виде. Сборка не сложная и происходит в 13 шагов.

Сборка 3D-принтера Wanhao Duplicator 9

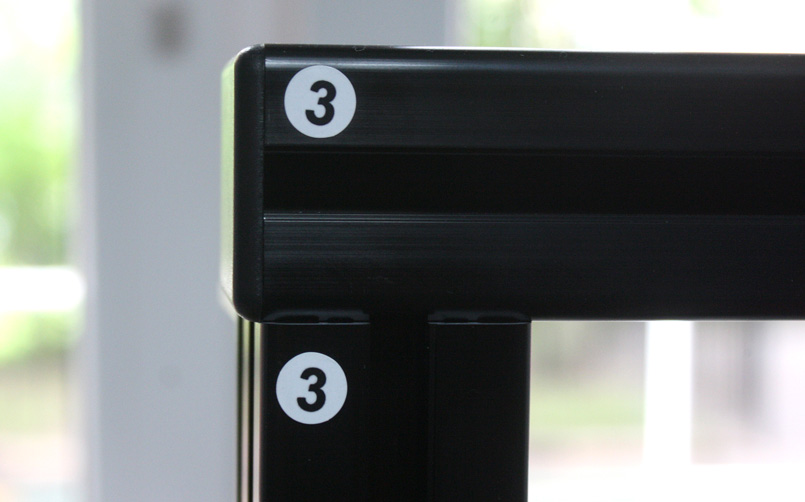

Очень облегчает процесс сборки то, что все провода и рамы подписаны, ну и тот факт, что инструкция на русском языке. Запутаться будет достаточно сложно)

Подписи для удобной сборки

Подписи для удобной сборки

Конструктив

Принтер имеет "прюшевидную" кинематику со всеми ее плюсами и минусами.

Главный минус это конечно стол, катающийся по Y-оси.

Столик катается по Y-оси

С таким столиком будет проблемно печатать на действительно больших скоростях. Да и высокие и тонкие модели при печати будут раскачиваться.

Общая жёсткость конструкции - вопрос спорный. Кому-то не хватает жёсткости рамы на i3, который значительно меньше D9. А некоторые считают такую раму недостаточно жёсткой и пытаются дополнительно укрепить ее.

Жесткая рама 3D-принтера Wanhao Duplicator 9

На наш взгляд рама в D9 крепится достаточно жёстко и не люфтит.

Столик металлический с подогревом и с фирменной поверхностью Wanhao, которая крепится на магните.

Столик металлический с подогревом и с фирменной поверхностью Wanhao

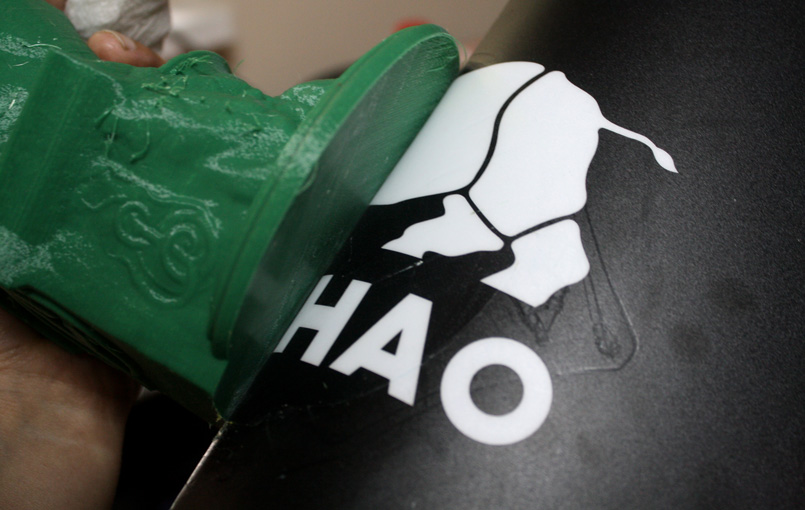

Стало проще и удобнее отдирать модель от стола. Можно даже обойтись без шпателя. Просто снять модель с поверхностью со стола и аккуратно оторвать гибкую адгезивную поверхность от модели.

Процесс снятия готовой модели с поверхности стола

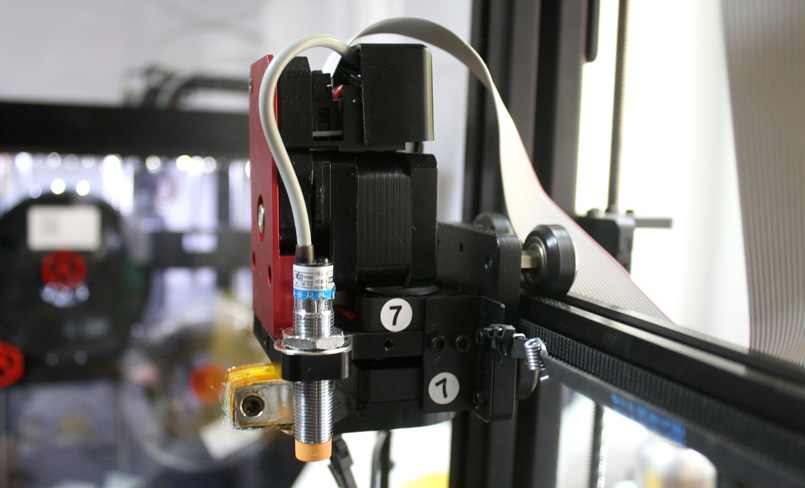

Экструдер с уже традиционной для Wanhao DIRECT-подачей. Огромный плюс - всеядность. Можно печатать огромным диапазоном пластиков включая капризные флексы и резины.

3D-принтер Wanhao Duplicator 9 работает практически с любым пластиком

Ещё один плюс - принтер обзавелся датчиком автокалибровки.

Датчик автокалибровки

Теперь калибровка и первый запуск принтера должен стать намного проще.

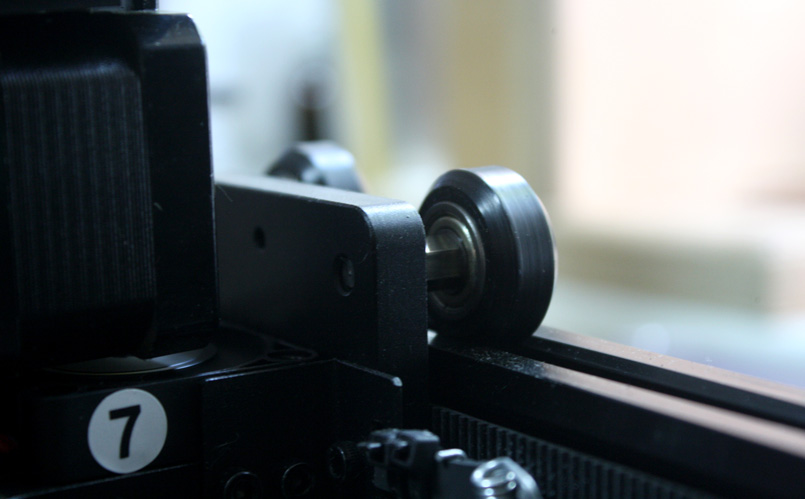

По осям X и Z экструдер передвигается благодаря роликам, а не линейным подшипникам.

По осям X и Z экструдер передвигается благодаря роликам

Насколько это хорошее решение покажет время. Пока никаких нареканий по их работе не было.

Минусом оказалось, на наш взгляд, недостаточно жесткое крепление экструдера. Он легко гнется вниз или вверх рукой на 4-5 мм.

На печать это никак не повлияло (под собственным весом и при печати он не гуляет), но хотелось бы более жёсткой фиксации такой важной части принтера как экструдер.

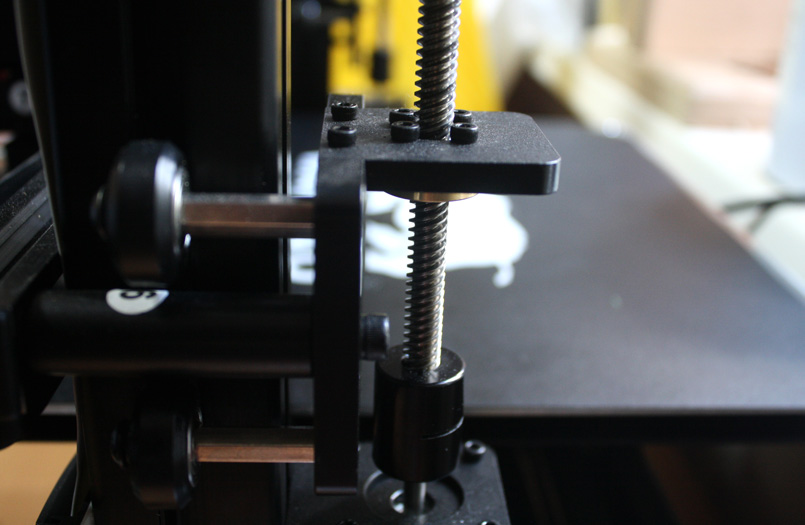

По Z-оси установлено два трапецеидальных винта. Сверху они дополнительно фиксируются.

По Z-оси установлено два трапецеидальных винта

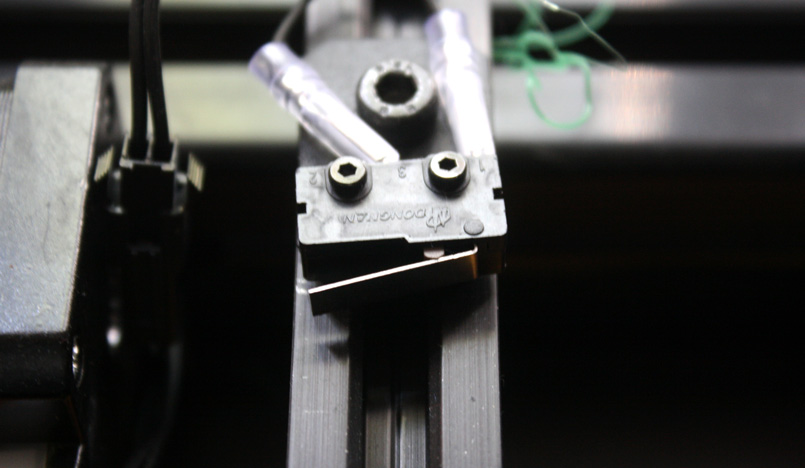

Уже знакомые концевые выключатели по Y и X-осям.

Концевые выключатели по Y и X-осям

По Z-оси концевика нет. Его функцию выполняет датчик автокалибровки.

Очень впечатлил длиннющий шлейф от экструдера к корпусу.
Шлейф длинный, но его постарались максимально обезопасить от перетирания. Он крепится к корпусу защёлками и клеится на двухсторонний скотч.

Шлейф от экструдера к корпусу

Шлейф от экструдера к корпусу

Калибровка

Калибровка очень простая. Находим в меню Auto level.

Калибровка 3D-принтера Wanhao Duplicator 9

Принтер сам проходит по нескольким точкам стола запоминая разницу высоты и учитывая эту разницу при печати.

Калибровка 3D-принтера Wanhao Duplicator 9

Иногда может понадобиться калибровка по высоте самого датчика.

Для этого нужно уткнуть сопло в стол и, открутив крепление датчика, опустить или поднять его, пока не загорится лампочка сверху.

Калибровка датчика по высоте

На сайте Wanhao есть подробная фото и видео-инструкции.

Датчик калибровки выполняет функцию концевика по Z-оси. Это может быть не очень удобно. Если датчик не удастся настроить или он будет неисправен, печатать станет невозможно.

Слайсер

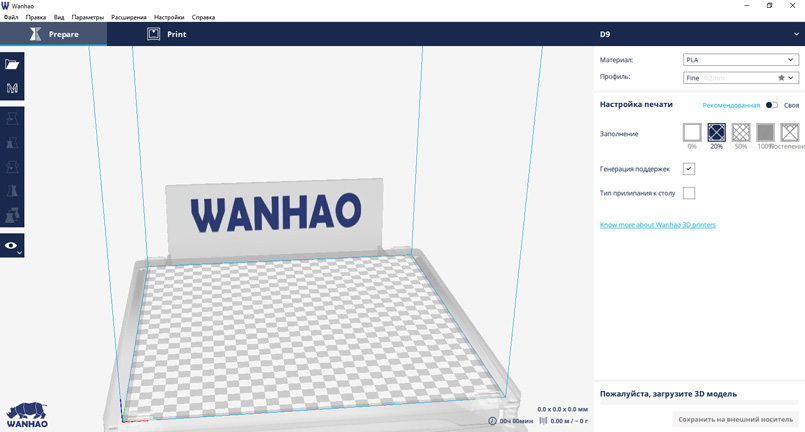

В качестве слайсера используется переработанная CURA, но не привычная старая 15 версия, а новая.

Программное обеспечение CURA

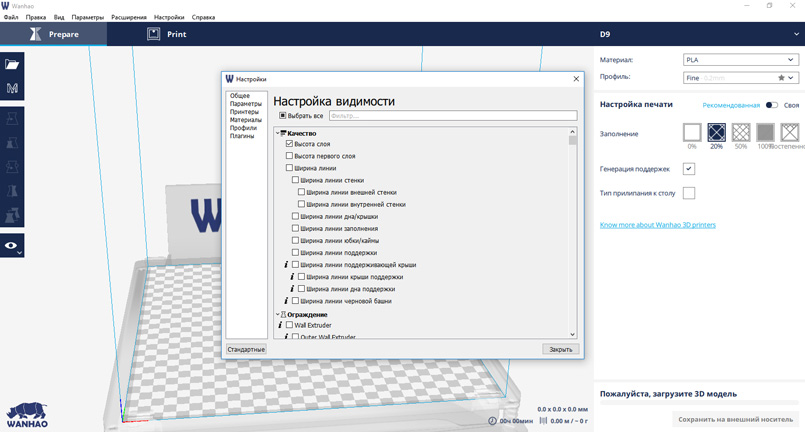

Со всеми ее плюшками) Можно включать отображение нужных вам настроек (их достаточно много).

Программное обеспечение CURA

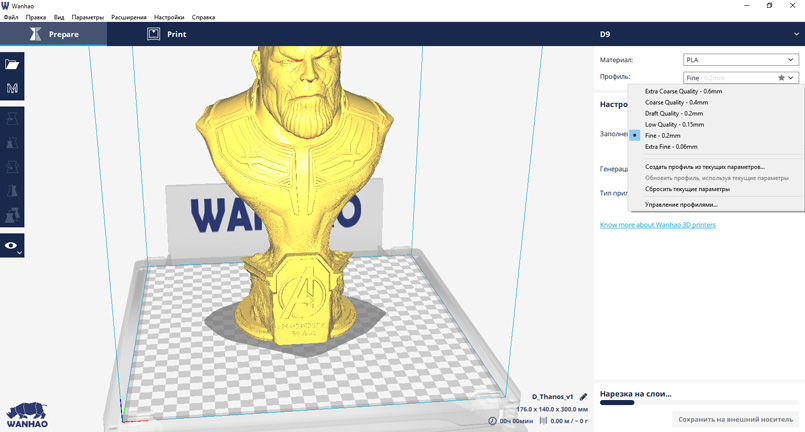

Или воспользоваться готовыми профилями.

Готовые профили в программном обеспечении CURA

Фото печати

Мы решили сразу замахнуться на большую модель.

Ваза. Слой 0.2, PLA ESUN, время печати 1 день. Печать при помощи Vase mode или спиральная печать - в один проход.

Ваза получилась конечно тонковата. И на ней сразу были видны недостатки прюшевидной кинематики.

Готовая Ваза - Слой 0.2, PLA ESUN

Снизу слои выглядят очень хорошо. Нет никакого воблинга по Z-оси.

Готовая Ваза - Слой 0.2, PLA ESUN

Но чем выше, тем заметнее неравномерность слоев, которая появилась из-за того, что ваза раскачивались при движении стола.

Крайние слои сверху получились вообще дырчатыми.

Готовая Ваза - Слой 0.2, PLA ESUN

Вторую модель выбрали массивнее, чтобы избежать раскачивания на столе.

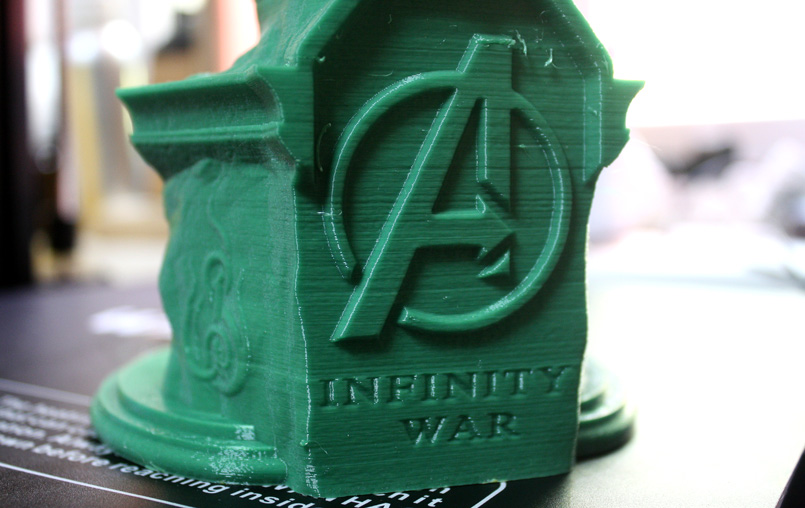

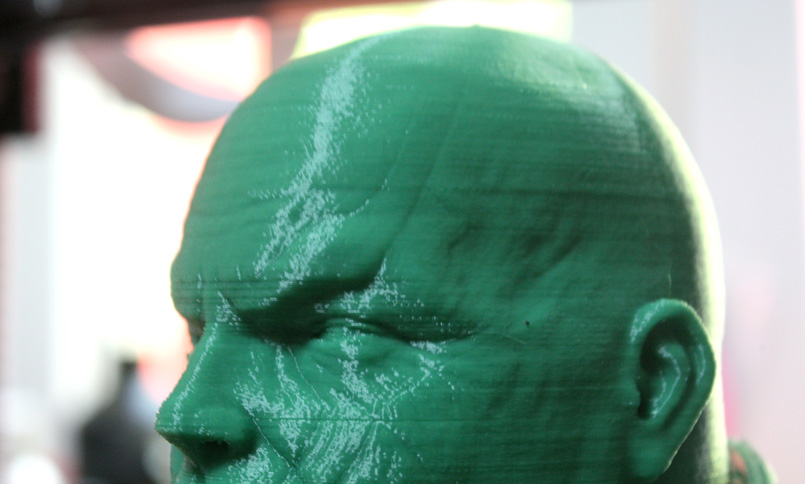

Бюст Таноса. Время печати примерно 3,5 дня. Пластик - PLA ESUN.

Бюст Таноса - пластик - PLA ESUN

Бюст Таноса - пластик - PLA ESUN

За счёт большей массивности на Таносе нет таких явных отличий в нижних и верхних слоях, как у вазы.

Бюст Таноса - пластик - PLA ESUN

Бюст Таноса - пластик - PLA ESUN

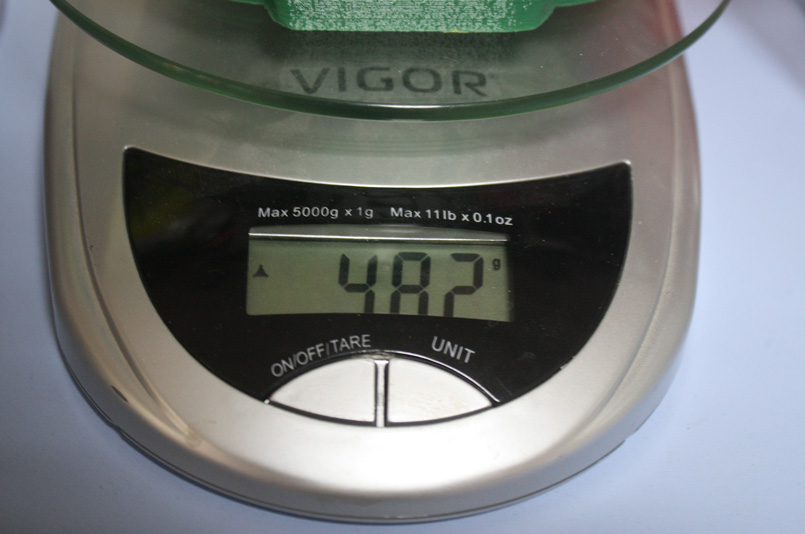

И никакого воблинга. Вес бюста получился почти 500 грамм)

Вес бюста получился почти 500 грамм

Во время печати Таноса в офисе несколько раз отключали электричество. Функция возобновления печати очень выручала в эти моменты.

Итоги

Вряд ли Wanhao D9 впечатлит или удивит бывалого печатника качеством и скоростью печати. Но Wanhao стал “народным” брендом не за качество печати или беспроблемную работу. Он полюбился многим, благодаря доступности, небольшой стоимости и, конечно же, множеству готовых вариантов доработок.

Wanhao D9 станет отличным принтером для "рукастого" человека, который хочет не просто начать печатать, но и разобраться в устройстве принтера)

Нам кажется, что, несмотря на недостатки, у принтера точно найдутся свои поклонники.
